Cấu tạo đèn LED dây: Hiểu đúng để chọn đúng

Bạn có thắc mắc vì sao cùng là đèn LED dây nhưng có loại dùng vài tháng đã mờ, bị đứt chớp tắt, còn loại lại sáng mạnh – bền – không hề sụt áp? Bí quyết nằm ở cấu tạo bên trong – thứ mà mắt thường không nhìn thấy nhưng quyết định gần như 100% chất lượng đèn. Đèn LED dây không chỉ là “dải phát sáng” như nhiều người nghĩ. Thực chất, đó là một bo mạch điện tử dẻo (FPCB) được “nhúng” công nghệ bán dẫn, có đủ chip LED, điện trở, lớp đồng, lớp bảo vệ… hoạt động tinh vi như một thiết bị điện tử hoàn chỉnh.

Bài viết này giúp bạn hiểu rõ cấu tạo đèn LED dây theo cách dễ hiểu nhất để có thể:

• Chọn đúng loại LED dây bền – sáng – an toàn.
• Biết cắt, nối đúng kỹ thuật.
• Hiểu tại sao LED dây hỏng và cách khắc phục cơ bản.

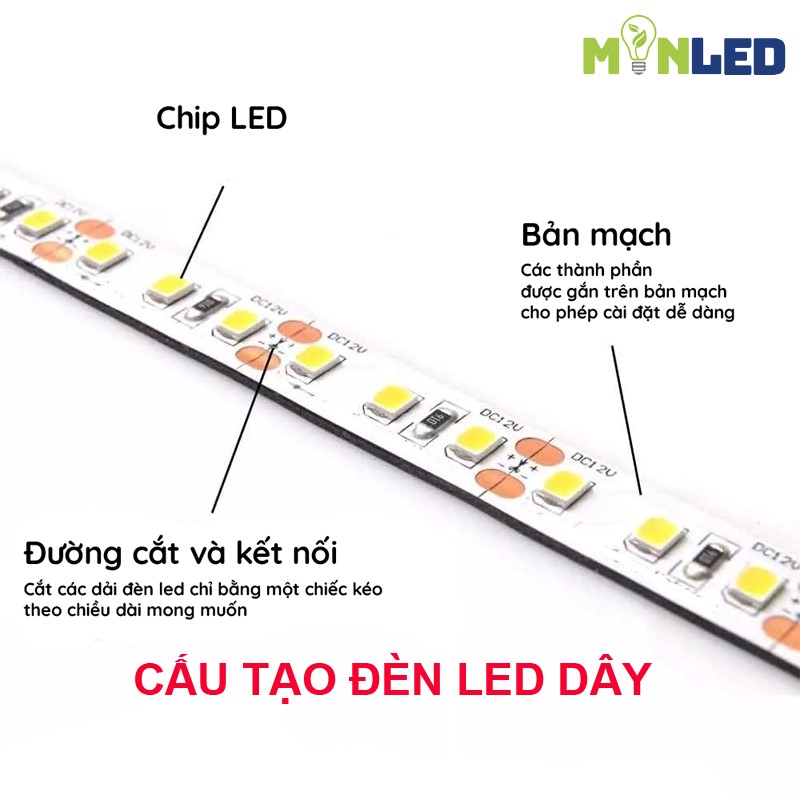

1. Cấu tạo đèn LED dây: 5 lớp quan trọng nhất

Một đoạn LED dây tiêu chuẩn luôn có 5 lớp chính. Chỉ cần hiểu cấu tạo đèn LED dây qua 5 lớp này, bạn sẽ dễ dàng nhận biết LED dây loại tốt hay loại rẻ tiền, để từ đó có sự lựa chọn phù hợp với nhu cầu sử dụng của mình:

1.1. Lớp Chip LED (SMD LED) – “Trái tim” của cả dây

Mỗi “hạt” LED nhìn nhỏ vậy nhưng cấu tạo bên trong rất phức tạp:

• Khung dẫn (Lead Frame)

• Đây là phần “xương” của chip LED, giúp tản nhiệt.
• Chip loại tốt dùng khung bằng hợp kim chất lượng, giúp LED sáng lâu mà không nóng.

• Dây dẫn siêu nhỏ (Bonding Wire)

Đây là chi tiết cực kỳ quan trọng, nhưng hầu hết nhà bán lẻ không nói:

• Dây đồng 99.99% → dẫn điện tốt, cực bền, tuổi thọ cao.
• Dây hợp kim / dây đồng rẻ tiền → dễ đứt, nhanh hỏng sau vài tháng.

• Tinh thể LED + Bột huỳnh quang (Phosphor)

• Tinh thể tạo ánh sáng xanh, còn lớp phosphor chuyển thành ánh sáng trắng.
• Loại phosphor tốt cho chỉ số hoàn màu (CRI) cao → ánh sáng đẹp, trung thực.

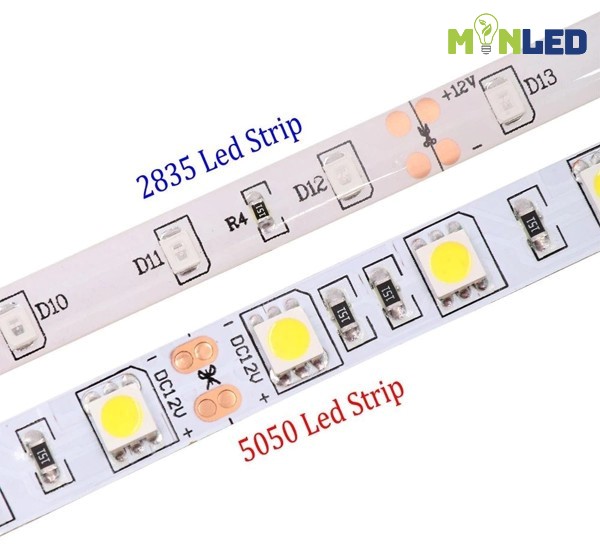

• Mã chip LED phổ biến (2835 – 5050 – 5630…)

• 2835: tản nhiệt tốt, sáng mạnh theo từng hạt → dùng trong LED dây cao cấp.
• 5050: kích thước lớn hơn, cho ánh sáng mạnh nhưng dễ nóng.
• 5630/5730: rất sáng nhưng yêu cầu mạch đồng dày.

Chip LED không chỉ là con số – mà quyết định độ sáng và độ bền.

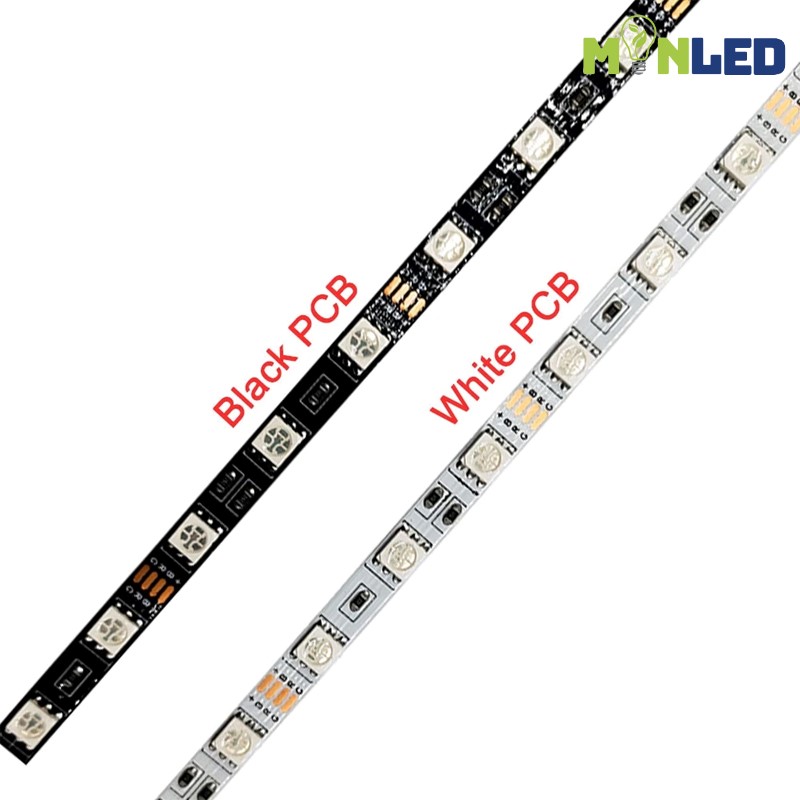

1.2. Bo mạch FPCB – Nền tảng cho toàn bộ hệ thống

FPCB (Flexible Printed Circuit Board) chính là bo mạch in dẻo mà bạn nhìn thấy khi chưa bọc keo.

Hai yếu tố quan trọng nhất:

• Chất liệu Polyimide

Là nhựa chuyên dụng, chịu nhiệt tốt, uốn dẻo linh hoạt. FPCB càng dày đèn LED dây càng bền.

• Độ dày lớp đồng (Copper Thickness)

Đây là điểm vàng để phân biệt LED dây tốt:

• Mạch 1 lớp đồng: giá rẻ, dễ sụt áp, đoạn cuối dây thường tối hơn.
• Mạch 2 lớp đồng: truyền điện tốt, ánh sáng đều từ đầu tới cuối.

Hiểu đơn giản: càng nhiều đồng → dòng điện chạy càng “mượt” hơn → đèn bền hơn.

• FPCB sáng bóng, dày dặn = LED dây tốt.
• FPCB xỉn, mỏng như giấy = LED dây rẻ tiền.

1.3. Điện trở hạn dòng – Bộ bảo vệ chip LED

Trên dây LED, bạn sẽ thấy những “con trở” nhỏ màu đen/khaki. Chúng có nhiệm vụ: Giới hạn dòng điện để LED không bị cháy.

Nguyên lý rất đơn giản: V = I × R.

Nếu không có điện trở → chip LED nhận quá dòng → cháy ngay lập tức. Trong LED dây 12V, mỗi nhóm 3 chip LED sẽ dùng chung 1 điện trở.

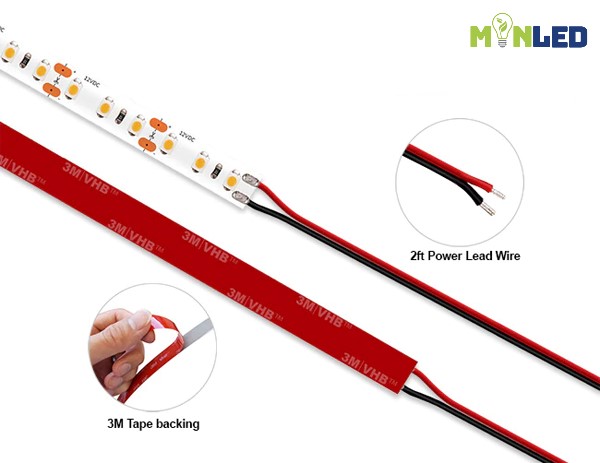

1.4. Lớp keo dán 3M – Giúp bám chắc và hỗ trợ tản nhiệt

Mặt sau LED dây luôn có lớp keo để dán lên tường, tủ, thanh nhôm…

Có 2 loại chính:

• 3M 300LSE (xịn): bám dính cực tốt, phù hợp bề mặt khó dính.
• Keo xanh rẻ tiền: dễ bong, đặc biệt trong môi trường nóng ẩm.

Lớp keo cũng góp phần truyền nhiệt xuống thanh nhôm, giúp LED mát hơn.

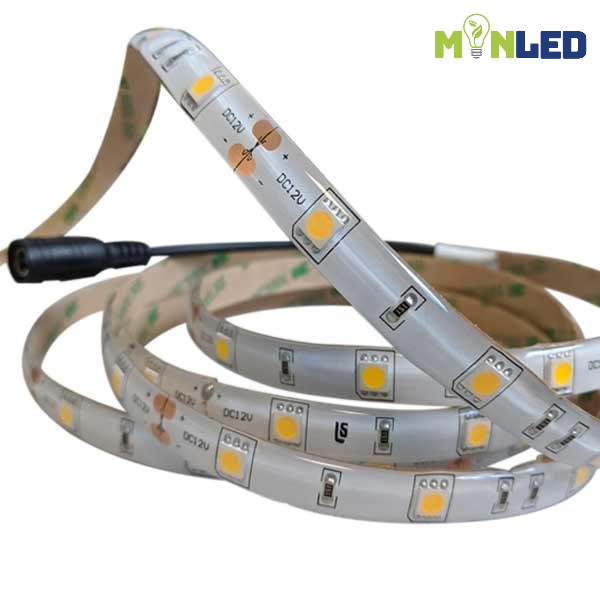

1.5. Lớp bảo vệ – Silicone, epoxy, rỗng, đúc đặc

Đây là phần bao bọc bên ngoài LED dây, quyết định độ bền và khả năng dùng ngoài trời.

• Silicone (Khuyên dùng)

• Dẻo, mềm, bền
• Không ố vàng
• Chịu nhiệt tốt
• Dùng lâu không bị nứt

• Epoxy (Loại rẻ)

• Cứng
• Dễ nứt
• Thường ố vàng sau 6–12 tháng

• Cấu tạo ống rỗng (Hollow Tube)

• Ánh sáng nhìn đẹp, dễ thay dây nhưng chống nước kém hơn.

• Cấu tạo đúc đặc (Solid Fill)

• Chống nước cực tốt (IP67 – IP68), phù hợp ngoài trời.

2. Sơ đồ mạch điện và nguyên lý hoạt động của đèn LED dây

Nhiều người nhìn LED dây sáng đều từ đầu đến cuối và nghĩ rằng nó “mắc nối tiếp toàn bộ”. Thực tế, cấu trúc mạch của LED dây thông minh hơn rất nhiều để đảm bảo đèn không bị tắt cả dây khi một chip hỏng.

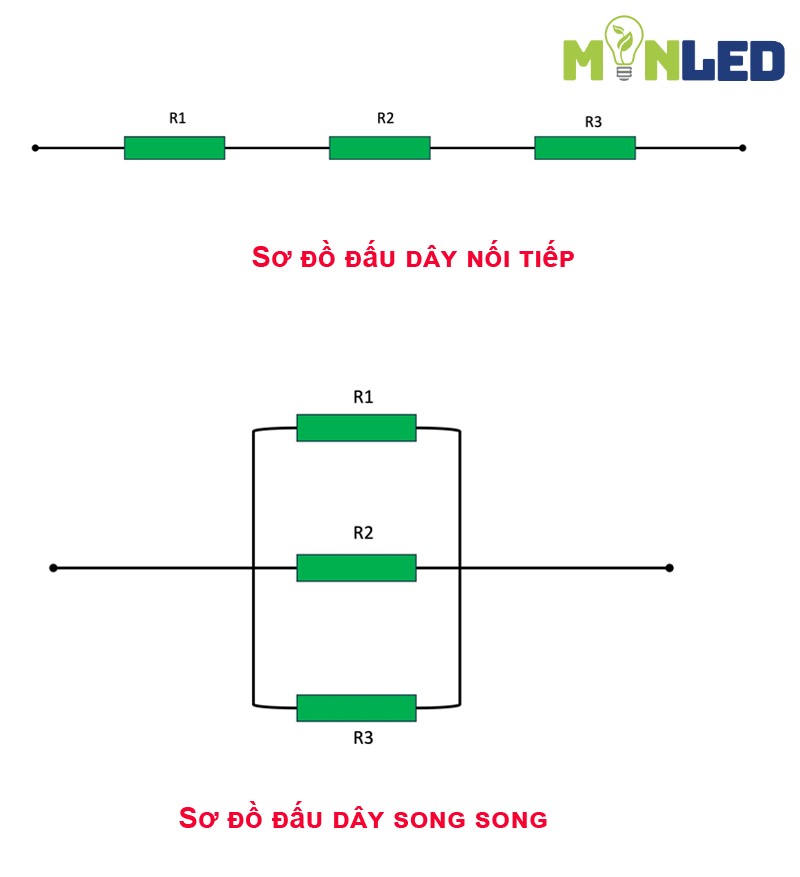

2.1. LED dây mắc nối tiếp – song song (kết hợp)

Mỗi đoạn LED dây được chia thành nhiều nhóm nhỏ, mỗi nhóm gồm 3 chip LED mắc nối tiếp và đi kèm 1 điện trở hạn dòng. Các nhóm nhỏ này sau đó được ghép song song với nhau.

Hiểu đơn giản:

• Một nhóm hỏng → chỉ tối 1 đoạn ngắn.
• Các đoạn khác vẫn sáng bình thường.

Đây là lý do khi LED dây bị lỗi, bạn chỉ thấy một khúc tắt, không phải cả dải tắt theo.

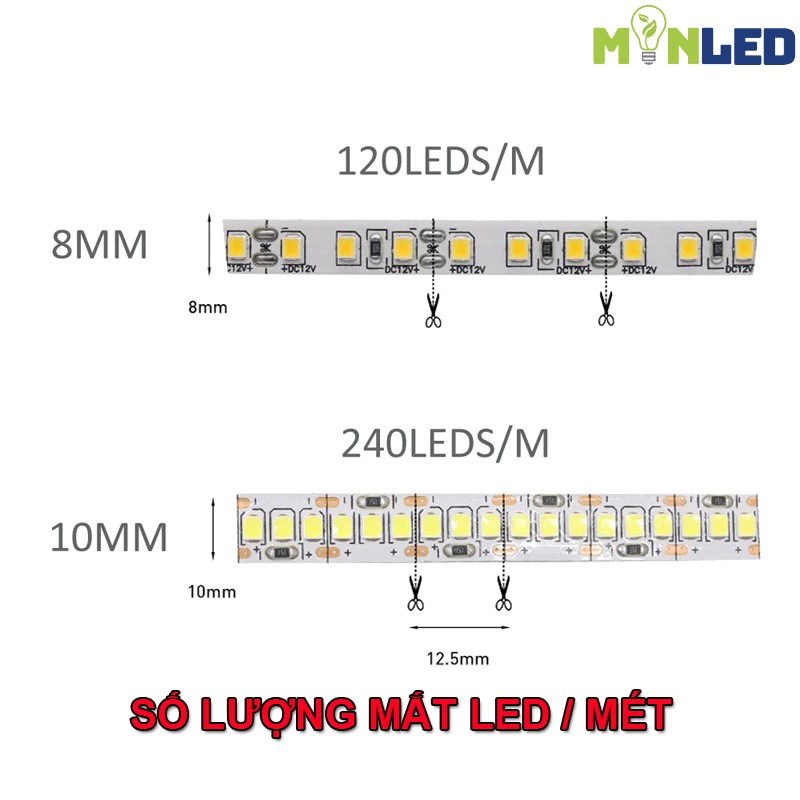

2.2. Điểm cắt (Cut Point) – Vị trí được phép cắt nối

Trên bề mặt LED dây luôn có ký hiệu hình cái kéo hoặc hai miếng đồng hình bầu dục. Đó là điểm cắt chuẩn mà nhà sản xuất đã thiết kế sẵn.

• Với Đèn LED dây 12V/24V, bạn chỉ được cắt theo từng nhóm 3 LED.
• Với Đèn LED dây 220V, cấu tạo phức tạp hơn nên thường cắt theo mét, không phải theo từng chip.

Cắt sai vị trí → đứt đường mạch đồng → đoạn đó mất điện hoàn toàn.

2.3. Sự khác biệt trong cấu tạo LED dây 12V – 24V – 220V

• LED dây 12V/24V

Hoạt động dựa trên điện trở hạn dòng, mạch đơn giản, an toàn khi sử dụng trong nhà.

Ưu điểm:

• An toàn, dễ cắt nối
• Ánh sáng đều, ít nhấp nháy
• Dùng cho tủ bếp, phòng ngủ, trang trí

• LED 220V

Bên trong dây có mạch chỉnh lưu, tụ lọc và IC ổn áp để biến điện 220V thành dòng phù hợp cho chip LED. Vì mang điện cao thế nên vỏ ngoài phải bọc silicone hoặc PVC rất dày, đảm bảo cách điện tuyệt đối.

Ưu điểm:

• Vỏ bọc dày chống điện giật
• Độ dài lắp được rất lâu: 20m – 50m
• Phù hợp lắp ngoài trời, sân vườn, ban công

3. Hướng dẫn cách nhận biết đèn LED dây chất lượng

Bạn không cần là thợ điện vẫn có thể phân biệt LED dây tốt – kém chỉ trong vài chục giây. Dưới đây là 4 dấu hiệu dễ nhận biết nhất:

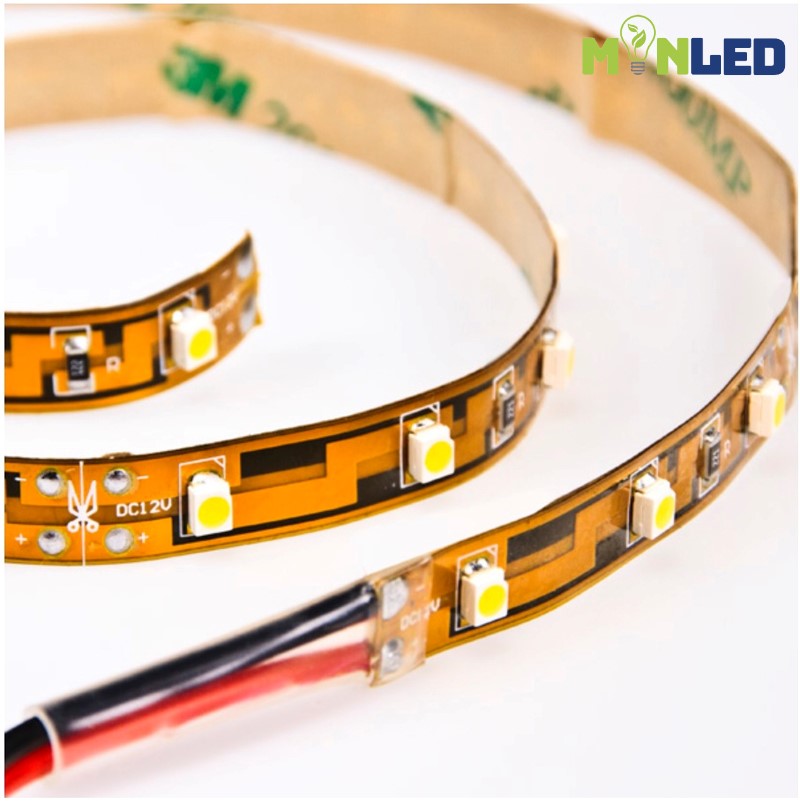

3.1. Quan sát bảng mạch FPCB – “xương sống” của LED dây

FPCB chất lượng luôn có màu vàng đồng sáng, bề mặt mạch dày, chắc tay.

Loại rẻ tiền thường:

• màu nâu đỏ hoặc vàng xỉn
• mỏng như giấy
• dễ gãy khi uốn nhẹ

FPCB càng dày → càng ít sụt áp → ánh sáng đều từ đầu tới cuối dây.

3.2. Kiểm tra mối hàn – thể hiện công nghệ sản xuất

• Hàn robot: mối hàn nhỏ, đều, sáng bóng, gần như không có bavia.
• Hàn thủ công: lem nhem, thiếu thẩm mỹ, dễ bong khi dùng lâu.

Mối hàn xấu là nguyên nhân khiến dây LED chập chờn khi va chạm hoặc rung nhẹ.

3.3. Test độ dẻo của FPCB

Cầm đoạn dây LED và uốn cong khoảng 30–45 độ:

• Nếu dây đàn hồi, không nghe tiếng “rắc” → mạch đồng tốt.
• Nếu uốn nhẹ đã gãy hoặc nghe tiếng “rắc” → mạch đồng mỏng, nhanh hỏng.

Đây là cách kiểm tra nhanh giúp loại bỏ các sản phẩm giá rẻ chất lượng thấp.

3.4. Đánh giá ánh sáng thực tế

Bật thử LED dây và quan sát:

• Ánh sáng đều, không loang → chip LED đồng đều, nguồn ổn định.
• Cuối dây tối hơn đầu → mạch đồng kém, bị sụt áp.
• Ánh sáng bị “đốm sáng” → dùng chip LED rẻ, CRI thấp.

Ánh sáng đều và màu sắc ổn định là dấu hiệu LED dây có cấu tạo tốt từ chip đến FPCB.

4. Cấu tạo LED dây COB – Loại cao cấp nhất hiện nay

Ngoài LED dây SMD truyền thống, LED dây COB đang rất được ưa chuộng.

Cấu tạo của LED dây COB:

• Chip LED li ti được gắn sát nhau (không phải chip rời)
• Phủ một lớp phosphor vàng toàn bề mặt
• Ánh sáng liền mạch, không hạt
• FPCB bắt buộc là 2 lớp đồng để tản nhiệt tốt

Nếu cần ánh sáng mềm, không chói – COB là lựa chọn tuyệt vời.

5. Lời khuyên từ chuyên gia giúp chọn đèn LED dây chất lượng

Với gần 10 năm kinh nghiệm trực tiếp thi công các công trình lớn nhỏ, kỹ thuật viên Anh Tú đưa ra cho người dùng 3 lưu ý quan trọng khi chọn LED dây:

• Chip LED chất lượng – dùng dây vàng 99.99%
• FPCB 2 lớp đồng – ánh sáng đều, không sụt áp
• Vỏ silicone – bền, không ố vàng, chống nước tốt

Nếu bạn không chắc loại nào phù hợp, hãy ưu tiên LED dây đi kèm thanh nhôm định hình. Thanh nhôm giúp tản nhiệt, chống cong dây, bảo vệ lớp keo – tuổi thọ LED tăng gấp đôi.

Kỹ thuật viên Anh Tú chia sẻ thêm.
